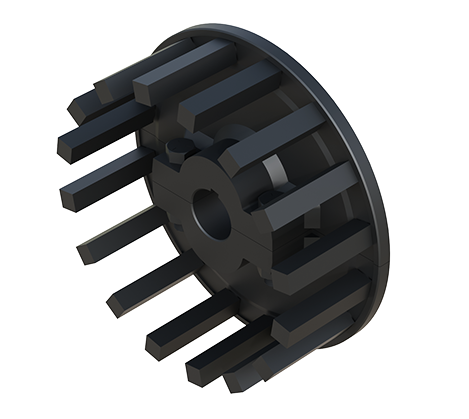

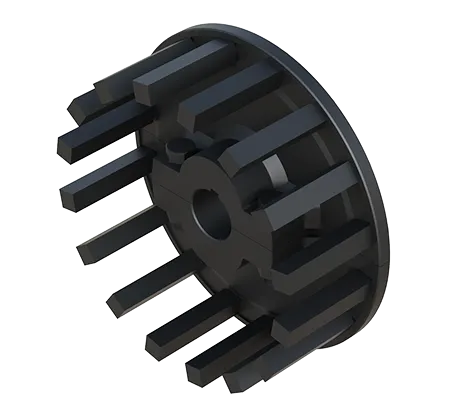

Black Ace High Profile Belted Chain Sprockets are manufactured with the highest integrity. You will find value, as these sprockets are flame-cut and machined with the highest precision available on the market.
# OF DRIVE COGS
|
APPROX. OUTER DIAMETER OF DRIVE CAGE
|
FLANGE DIAMETER
|
COG SIZE
|
MAX DIAMETER OF DRIVESHAFT
|
---|---|---|---|---|
35MM PITCH | ||||
14 | 5-1/2" | 6-5/8" | 1/2"SQ | 1-1/2" |
16 | 6-1/2" | 7-9/16" | 1/2"SQ | 1-1/2" |
17 | 7" | 8" | 1/2"SQ | 2" |
18 | 7-3/8" | 8" | 1/2"SQ | 2" |
20 | 8-1/8" | 8-5/8" | 1/2"SQ | 2" |
40MM PITCH | ||||
10 | 4-1/2" | 5-1/4" | 1/2"SQ | 1-1/2" (NON-SPLIT) |
12 | 5-1/2" | 6-1/4" | 1/2"SQ | 1-1/2" |
14 | 6-1/2" | 7-1/8" | 1/2"SQ | 1-1/2" |
15 | 7-1/8" | 7-9/16" | 1/2"SQ | 2" |
16 | 7-3/4" | 8-3/4" | 1/2"SQ | 2" |
18 | 8-1/2" | 9-9/16" | 1/2"SQ | 2" |
42MM PITCH | ||||
12 | 6-1/2" | 5-1/2" | 1/2"SQ | 1-1/2" |
16 | 7-3/4" | 8-5/8" | 1/2"SQ | 2" |
24 | 12" | 13" | 1/2"SQ | 2" |
44MM PITCH | ||||
16 | 8-1/2" | 9" | 1/2"SQ | 2" |
45MM PITCH | ||||
10 | 5" | 6-1/8" | 1/2"SQ | 1-1/4" |
12 | 6-1/8" | 7-1/8" | 1/2"SQ | 1-1/2" |
14 | 7-1/4" | 8" | 1/2"SQ | 2" |
16 | 8-1/2" | 9-9/16" | 1/2"SQ | 2" |
18 | 9-1/2" | 11" | 1/2"SQ | 2" |
50MM PITCH | ||||
10 | 5-3/4" | 7-1/8" | 1/2"SQ | 1-1/2" |
12 | 7" | 8-3/4" | 1/2"SQ | 2" |
14 | 8-1/4" | 10-1/4" | 1/2"SQ | 2" |
16 | 9-1/2" | 11" | 1/2"SQ | 2" |
18 | 10-1/2" | 11-1/4" | 1/2"SQ | 2" |
56MM PITCH | ||||
12 | 8" | 9-9/16" | 1/2"SQ | 2" |
60MM PITCH | ||||
10 | 7-1/8" | 8-1/4" | 1/2"SQ | 2" |
12 | 8-1/2" | 9-1/2" | 1/2"SQ | 2" |
28MM PITCH (EVERY OTHER PITCH DRIVEN) | ||||
16 COGS ON A 32 COG PITCH DIAMETER | 10-3/4" | 13-1/8" | 3/8"WX1"D | 2" |
35MM PITCH (EVERY OTHER PITCH DRIVEN) | ||||
14 COGS ON A 28 COG PITCH DIAMETER | 11-3/4" | 13" | 3/8"WX1"D | 2" |
